噴碼機噴印技術很大程度上已經成為微電子產業不可或缺的一環。但是如何實現高效率，高良率的電子打印依舊是當下最棘手的問題。本文將從噴墨打印中最關鍵的一環——波形入手，帶你解開噴墨打印的奧秘。

噴頭構造

為了幫助解釋波形的用途，讓我們看一下噴頭的噴嘴腔。下圖描述了一種被稱為“填充-開火”的噴射過程，這種噴射過程被廣泛應用于噴頭的構造設計中。在這種情況下，壓電陶瓷材料PZT(壓電陶瓷材料)在施加電壓時發生變形，改變墨室的體積，導致墨室內的油墨移動，最終噴射出去。將這個電壓準確的施加到PZT上的調控程序就是波形。

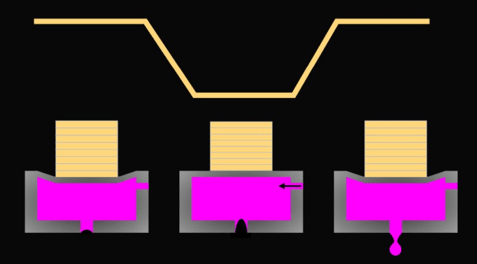

噴碼機噴印原理描述

在噴頭的設計上，各類品牌大致相同，都是基于疊層壓電陶瓷（PZT）設計而成。PZT只有在施加電壓的情況下才會被擴展，所以在插入打印頭之前不會有變形。一旦供電，噴頭保持一個特定的電壓，導致PZT拉長并保持其非噴射位置(左)。如果電壓降低，PZT縮回并在腔內產生膨脹，將油墨吸進腔內(中心)。為了噴射出一個液滴，電壓恢復到原來的值，腔體縮小，多余的墨水被擠出(右)。這個過程每秒重復數千次。

市面上常見的幾類噴頭設計

需要注意的是，噴碼機噴印打印頭可以由正向脈沖或反向脈沖驅動，這取決于不同公司的技術考量。不管基于何種設計，波形中最重要的是波形傾斜部分的計時與保持計時。即電壓保持在那個水平(高或低)多久后才回到起始位置。脈沖計時決定了當腔體的體積恢復到穩定狀態時噴嘴處的噴墨狀態，這是構建波形的第一步。

噴碼機噴印打印頭可以由正向脈沖或反向脈沖驅動，這取決于不同公司的技術考量。不管基于何種設計，波形中最重要的是波形傾斜部分的計時與保持計時。即電壓保持在那個水平(高或低)多久后才回到起始位置。脈沖計時決定了當腔體的體積恢復到穩定狀態時噴嘴處的噴墨狀態，這是構建波形的第一步。

噴碼機噴印脈沖時間

通過以上介紹，我們已經大致了解墨水是如何被噴出來的，在脈沖電壓的作用下，形變的墨水腔擠壓墨水，這種壓力的傳播實際上是以聲波的形式傳導的，此過程接近以聲速快速進行。

如果打印時你站在打印頭旁邊，你甚至可能會聽到它“唱歌”，這取決于打印使用的頻率。你能聽到它的原因是因為驅動器產生聲波。當然，這里面最重要的是墨水本身產生的聲波，因為噴射壓力的變化是由其來定義的。

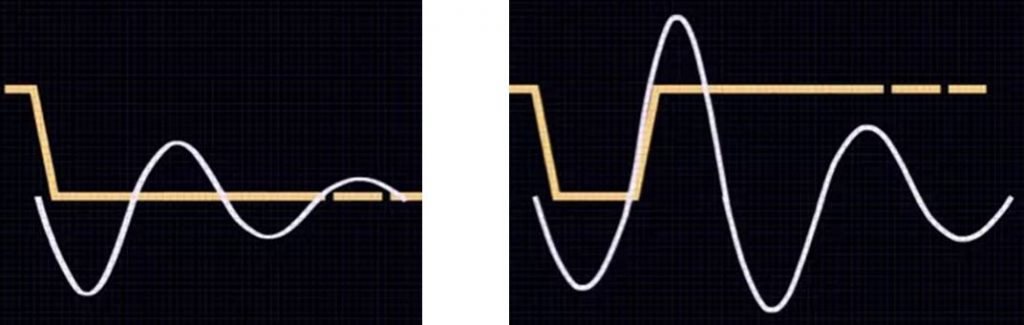

聲波隨著電壓脈沖的變化

當電壓降低時，噴碼機噴印墨水腔收縮導致聲波產生，此聲波振幅會隨著時間而消失。此過程伴隨著墨水的補充。當新的脈沖來臨時，腔體壓力變大，聲波的信號重新增強，最終墨水被成功噴射出來。但此時也伴隨著新的問題，如果新的脈沖信號在錯誤的時間被引入，墨水很有可能會在即將噴射的瞬間，被重新引入腔體，導致不能夠順利噴射或效果極差。因此，我們要充分考慮脈沖持續時間（pulse width），它太短或太長，那么PZT的產生的聲波、壓力和運動就會不同步。如果油墨在壓力增加的時候沒有向正確的方向移動，那么就不會平穩地增加沖量，沖量可能會被抵消。這就像推秋千上的孩子一樣。如果你在正確的時間推動秋千，動量就會增加，它們就會擺動得更高。如果你在錯誤的時間推他們，他們會猛烈地停下來。

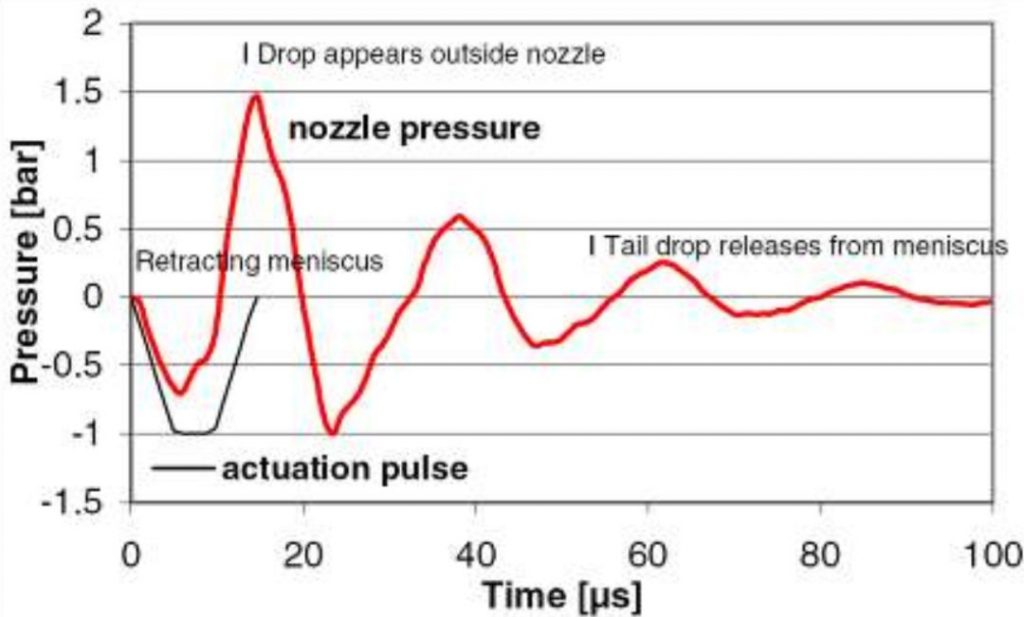

聲波震蕩時間與脈沖時間比較

聲波持續時間因墨水的不同而不同。但通常情況下，一個聲波持續的時間大約為100微秒，在設置新的波形時要充分考慮此條件，并進行優化。

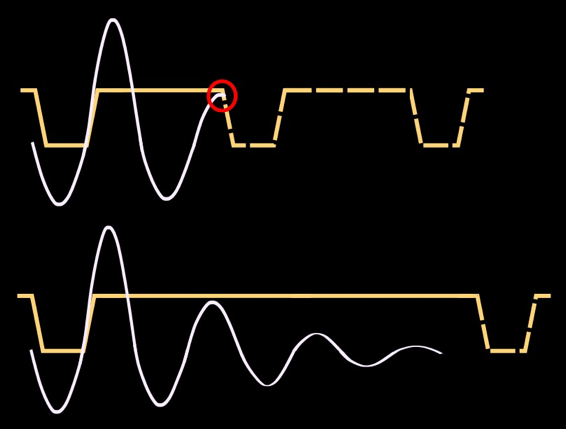

共振現象描述

在一種打印頻率下工作良好的波形在另一種頻率下可能工作不好，這是很常見的。這一切都?xì)w結于墨水在腔內來回移動時脈沖的時間。隨著頻率的增加，由給定脈沖產生的聲波和運動開始與前一個脈沖相互作用。在一定的頻率下，這種是增強噴墨的共振，就像圖中最上面的例子。當打印頻率越高，下一個液滴和壓力波出現時，前一個壓力越有可能尚未衰減到零，造成噴墨不良的可能性也就越大。如果油墨仍在移動，先前的脈沖也可能會增加壓力(更高的速度與潤濕)。如果需要打印速度是靈活多變的，那就必須對墨滴在一定頻率下的噴墨情況進行優化，以確保最終打印速度不落在發生共振的頻率范圍內。

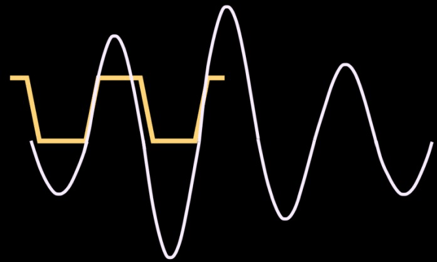

多重脈沖

在噴碼機噴印硬件設備允許的條件下，也可以使用多脈沖信號以實現更高效的噴墨打印。多脈沖的波形通常依賴于壓力波中的第一或第二共振。這意味著當油墨向噴嘴移動時，第一個脈沖會增加油墨的壓力。一些墨水會噴出來，其余的會從噴孔彈出去，回到腔體內。一旦墨水再次向噴嘴移動，第二個脈沖將增加其動量。脈沖應仔細調諧，因為這種二次增強，動量很大，能夠極大的提高墨滴體積與噴墨效果。

多重脈沖描述

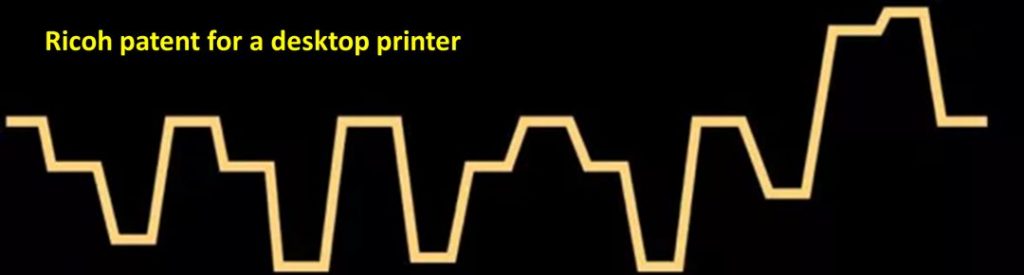

多重脈沖的優點遠不僅限于增大墨滴體積，在低粘度溶劑打印的過程中，溶劑會不由自主滴落。這種多重脈沖，可以有效控制低粘度溶劑在施加脈沖前（單一脈沖）的滴落問題。另外，多重脈沖可以改善在單一脈沖條件下，半月板形變的問題。這樣可以允許用戶去提高滴墨頻率與打印速度。下圖為一多重脈沖波形的專利描述，供大家發散思維。

相信大家對波形已經有了初步的認識，如果想進一步學習，可以參閱以下資料，或等下一期的推文之‘如何調節波形’。
